Un impianto produttivo può presentare criticità fin dalla sua configurazione iniziale, se la progettazione del layout non è stata studiata in modo adeguato, oppure svilupparle nel tempo. Nuovi macchinari, variazioni dei volumi, spostamenti delle lavorazioni e progressiva saturazione degli spazi disponibili possono rendere meno funzionali i percorsi interni.

Quando il layout non è più adeguato alle attività reali dello stabilimento produttivo, aumentano gli spostamenti intermedi, si allungano i tempi di lavorazione e diventano più frequenti incroci, attese e manovre in spazi ridotti. Ne risentono sia la produttività del reparto sia la sicurezza degli operatori.

Ottimizzare il layout significa riallineare spazi, flussi e attrezzature alle esigenze produttive. Negli impianti già operativi, la nuova disposizione deve essere realizzabile anche sul piano pratico, utilizzando sistemi adatti a sollevare e movimentare macchinari pesanti in sicurezza.

Per capire cosa si intende per layout di un impianto industriale non basta osservare la posizione dei macchinari su una planimetria. Il layout definisce come vengono organizzati reparti, stazioni di lavoro, aree di stoccaggio, percorsi interni e spazi di servizio all’interno dello stabilimento produttivo.

La progettazione del layout mette in relazione questa disposizione con il ciclo produttivo e con il flusso dei materiali, dal loro ingresso fino alle lavorazioni intermedie e al prodotto finito. La posizione di ogni macchinario deve quindi tenere conto delle operazioni precedenti e successive, degli spazi necessari agli operatori, delle attività di carico e scarico, della manutenzione e della movimentazione.

Il layout degli impianti rappresenta quindi l’organizzazione fisica e operativa della produzione. Una semplice planimetria mostra lo spazio disponibile, mentre il layout di uno stabilimento spiega come utilizzare quello spazio affinché materiali, persone e attrezzature possano muoversi e lavorare in modo coordinato.

Un layout produttivo efficiente coordina il flusso dei materiali con la sequenza reale delle lavorazioni. Reparti, macchinari, postazioni e aree di stoccaggio devono essere disposti in modo da evitare ritorni, incroci e accumuli, riducendo tempi morti, movimentazioni intermedie e colli di bottiglia.

La gestione dello spazio deve sostenere le attività produttive senza compromettere accessibilità e sicurezza. Il layout deve quindi prevedere aree di manovra adeguate, passaggi per i mezzi, spazi per la manutenzione e condizioni operative sicure per gli addetti.

Per restare efficace nel tempo, il layout deve essere:

• Coerente con la tipologia di prodotto, i volumi e il ciclo produttivo
• Accessibile per produzione, manutenzione e movimentazione
• Sicuro per materiali, mezzi e persone
• Flessibile rispetto a nuovi macchinari o cambiamenti nei flussi di lavoro
• Proporzionato agli spazi, senza creare saturazione o aree inutilizzate

Quando queste condizioni vengono rispettate, il layout sostiene la produttività del reparto e permette di adattare lo stabilimento alle nuove esigenze produttive senza introdurre nuove inefficienze.

La scelta del layout dipende dalla tipologia di prodotto, dai volumi, dalla sequenza delle lavorazioni e dal modo in cui materiali e persone si muovono all’interno dello stabilimento.

Negli impianti industriali si incontrano soprattutto queste configurazioni:

• Layout per prodotto o in linea: macchinari e stazioni di lavoro seguono l’ordine delle diverse fasi produttive. È adatto a produzioni standardizzate e volumi elevati, come nelle linee di assemblaggio, perché favorisce un flusso dei materiali continuo fino al prodotto finito.
• Layout per processo o funzionale: le risorse che svolgono attività simili vengono raggruppate nella stessa area. Offre maggiore flessibilità nella gestione di prodotti diversi, ma può generare percorsi più lunghi e una movimentazione interna più complessa.
• Layout a celle: macchine e postazioni vengono organizzate in unità dedicate a una famiglia di prodotti o a una sequenza specifica di lavorazioni. Questa configurazione riduce i passaggi tra reparti e facilita il coordinamento delle attività.
• Layout a posizione fissa: il prodotto rimane fermo, mentre operatori, attrezzature e componenti vengono portati nell’area di lavoro. È utilizzato quando dimensioni e peso rendono difficile la movimentazione, come nella costruzione di grandi impianti, mezzi o strutture.
• Layout misto: combina più configurazioni all’interno dello stesso stabilimento. È frequente nelle realtà produttive complesse, dove reparti, volumi e cicli di lavoro richiedono soluzioni differenti.

Non esiste quindi un modello valido per ogni impianto di produzione. Un layout ben progettato deve adattarsi alle caratteristiche reali del processo, evitando che la disposizione degli impianti crei percorsi inutili, congestioni o difficoltà operative.

Le criticità di un layout possono dipendere da una progettazione iniziale poco aderente alle esigenze produttive oppure emergere con l’evoluzione dello stabilimento. L’inserimento di nuovi macchinari, l’aumento dei volumi o la modifica delle lavorazioni possono infatti alterare un equilibrio che in origine risultava funzionale.

Tra i problemi più frequenti rientrano:

• Spazi produttivi saturi, con aree di passaggio utilizzate per lo stoccaggio temporaneo di materiali e semilavorati.
• Macchinari pesanti o ingombranti, difficili da posizionare senza ridurre gli spazi di manovra.
• Percorsi interni poco lineari, con ritorni, incroci e movimentazioni intermedie che allungano i tempi.
• Difficoltà di accesso alle macchine per alimentazione, pulizia e manutenzione
• Colli di bottiglia in prossimità delle postazioni, delle aree di carico e scarico o dei passaggi tra reparti.
• Impianti già installati e collegati all’impiantistica, che limitano le possibilità di modifica della configurazione.
• Layout non più aggiornato rispetto alla tipologia di prodotto, ai volumi o ai flussi di lavoro attuali.

Queste condizioni aumentano tempi morti, congestioni e rischi per gli operatori, con effetti diretti sulla produttività. In molti casi, l’inefficienza non dipende dalla mancanza di spazio in senso assoluto, ma da come viene utilizzato quello disponibile e dalla difficoltà di adattare la disposizione degli impianti ai cambiamenti della produzione.

La progettazione di un layout deve partire dal funzionamento reale dello stabilimento, non dalla sola superficie disponibile. Prima di posizionare reparti e macchinari occorre ricostruire il ciclo produttivo, conoscere i volumi gestiti e verificare come materiali, semilavorati, mezzi e operatori si spostano tra le diverse aree di lavoro.

I principali passi per progettare un layout sono:

1. Raccogliere i dati di produzione, considerando tipologia di prodotto, volumi attuali, obiettivi produttivi, sequenza delle lavorazioni e possibili sviluppi futuri.
2. Mappare i flussi, rilevando percorsi, frequenza degli spostamenti, attese, accumuli e passaggi tra reparti.
3. Verificare spazi e vincoli, come ingombri, pilastri, accessi, pavimentazioni, collegamenti impiantistici, compresi eventuali impianti di aspirazione, e aree destinate a stoccaggio e manutenzione.
4. Elaborare configurazioni alternative, partendo da un primo draft e cercando di minimizzare incroci, movimentazioni intermedie, sprechi e colli di bottiglia.
5. Validare il nuovo layout, controllando accessibilità, sicurezza, spazi di manovra e concreta realizzabilità prima della fase esecutiva.

Come anticipato, la progettazione del layout deve partire dai flussi reali di produzione: spostamenti dei materiali, attese, accumuli di semilavorato e interferenze tra operatori e mezzi. Una planimetria mostra la posizione di reparti e macchinari, ma non sempre rende visibili queste dinamiche.

In ottica Lean, cioè con l’obiettivo di ridurre attività e spostamenti che non generano valore, la VSM (Value Stream Mapping) aiuta a ricostruire il flusso logistico, mentre il diagramma delle relazioni evidenzia quali reparti e postazioni devono rimanere vicini.

L’analisi deve includere anche i vincoli fisici dello stabilimento: dimensioni delle macchine, larghezza dei passaggi, aree di carico e scarico, spazi di servizio e accessi per pulizia e manutenzione. Il confronto con operatori, responsabili di reparto e manutentori completa il quadro, facendo emergere criticità che il solo disegno dell’impianto potrebbe non mostrare.

Una volta raccolti i dati, si possono confrontare diverse configurazioni e definire il posizionamento dei macchinari. Le lavorazioni consecutive o con scambi frequenti vengono avvicinate, cercando di ridurre ritorni, congestioni e spostamenti non necessari.

Software CAD e modelli 3D permettono di verificare ingombri, distanze e interferenze. Nei progetti più complessi, software di simulazione e digital twin aiutano a simulare i flussi di lavoro e a valutare diversi scenari produttivi. Il metodo CRAFT può invece supportare il confronto tra soluzioni alternative in base alle distanze e ai costi di movimentazione.

Questi strumenti anticipano molti problemi, ma non sostituiscono la verifica sul campo. Un layout efficace deve considerare anche accessi, aree di manovra e modalità di installazione o futura ricollocazione dei macchinari.

In uno stabilimento già operativo, l’ottimizzazione del layout deve confrontarsi con impianti collegati, macchinari in funzione e spazi occupati. La configurazione individuata in fase di progettazione deve quindi essere verificata anche dal punto di vista esecutivo: occorre capire quali attrezzature possono essere ricollocate, quale percorso dovranno seguire e quali attività saranno coinvolte durante lo spostamento.

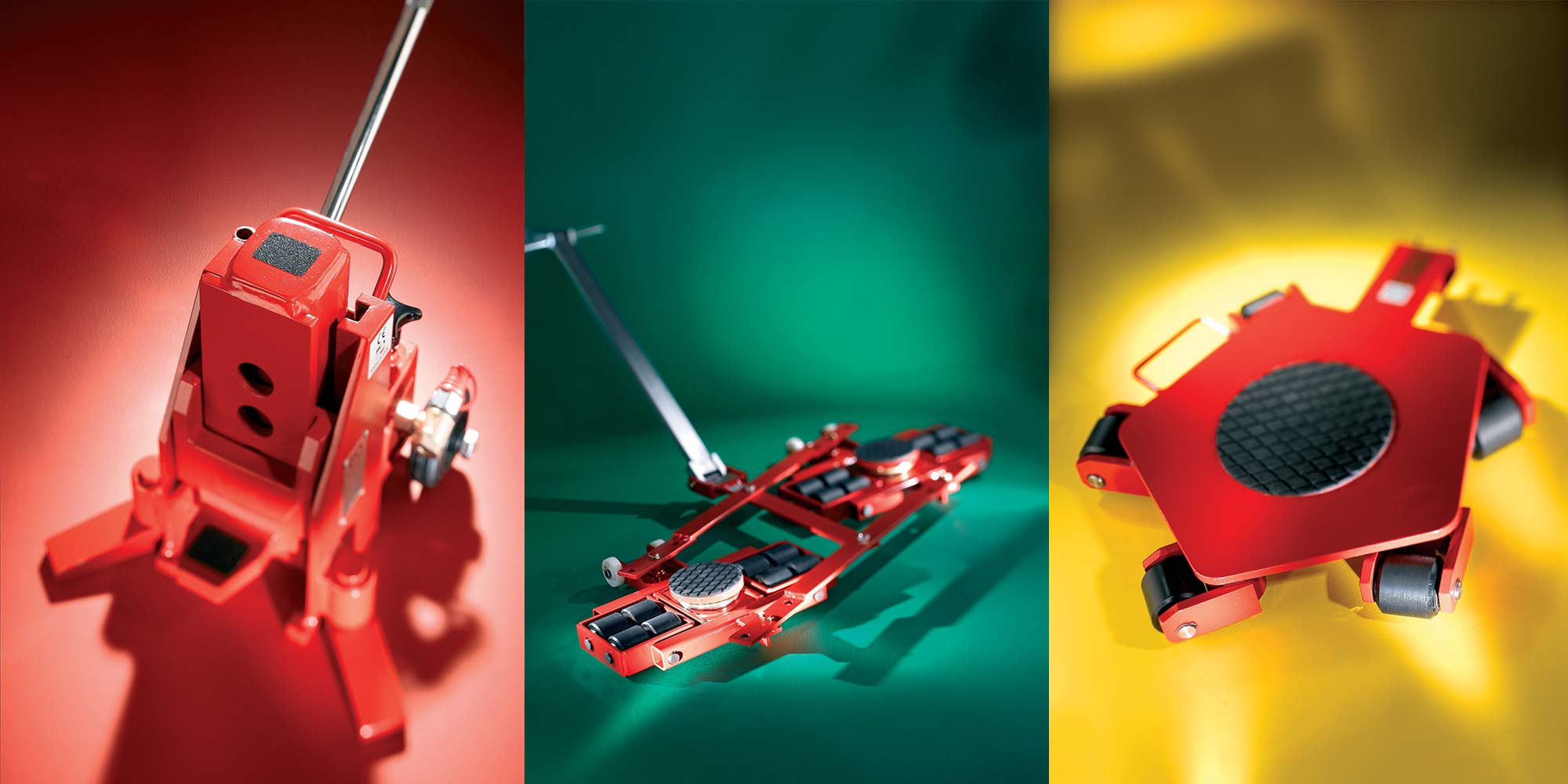

In questa fase operativa, Nuova Tecnica affianca le aziende nella scelta dei sistemi più adatti a sollevare e movimentare il macchinario, valutando peso, ingombri, accessi e condizioni del percorso.

Non tutte le inefficienze richiedono una revisione completa dello stabilimento. Spesso è possibile ottenere un miglioramento intervenendo sui punti che incidono maggiormente sui flussi: una macchina distante dalla lavorazione successiva, un passaggio occupato, un’area di manovra insufficiente o una postazione che genera continui trasferimenti intermedi.

Le modifiche possono riguardare la ricollocazione di un singolo macchinario, lo spostamento di una parte della linea, l’inserimento di una nuova attrezzatura o la liberazione di spazi necessari alla manutenzione e alla logistica interna.

Quando l’intervento coinvolge più reparti o prevede il trasferimento verso un’altra sede, assume invece le caratteristiche di un trasloco industriale, che richiede il coordinamento di disconnessione, movimentazione, trasporto e reinstallazione.

Prima di approvare il nuovo assetto è quindi necessario verificare:

• Percorso tra la posizione iniziale e quella prevista
• Larghezza degli accessi e gli spazi per le manovre
• Presenza di ostacoli, dislivelli o collegamenti da proteggere
• Caratteristiche e la portata della pavimentazione
• Attività da sospendere durante l’intervento
• Sequenza con cui ricollocare le diverse attrezzature

Programmare le modifiche per fasi permette di concentrare le operazioni più invasive in finestre definite e contenere l’impatto sulla produzione. Non sempre il fermo può essere evitato, ma una pianificazione accurata riduce il rischio di imprevisti e impedisce che lo spostamento dei macchinari venga affrontato soltanto al termine della progettazione.

La scelta delle attrezzature parte dalle caratteristiche del carico e dell’ambiente in cui si deve operare. Peso, dimensioni, baricentro e punti di appoggio del macchinario devono essere valutati insieme alla larghezza dei passaggi, alle pendenze, al fondo e allo spazio disponibile per gli operatori.

La prima fase consiste nel sollevare il macchinario quanto basta per inserire i sistemi di trasporto. I sollevatori idraulici consentono di intervenire sui punti di appoggio individuati e preparare il carico allo spostamento. Quando lo spazio sotto la macchina è particolarmente limitato, possono essere utilizzati cuscini di sollevamento, mentre le pompe idrauliche permettono di alimentare e controllare i dispositivi impiegati nell’operazione.

Una volta creato lo spazio necessario, i pattini per la movimentazione di carichi pesanti consentono di trasferire il macchinario lungo il percorso previsto. La configurazione del sistema dipende dalla direzione dello spostamento, dalla necessità di affrontare curve e dalla distribuzione del peso. Negli spazi ridotti, la possibilità di controllare con precisione la traiettoria diventa importante quanto la portata nominale dell’attrezzatura.

Per applicazioni compatibili, lo spingitore elettrico SP10 può supportare la spinta o la trazione del carico, riducendo lo sforzo fisico richiesto agli addetti e rendendo più controllabili le manovre.

L’intervento termina con l’abbassamento nella nuova posizione e con le verifiche necessarie per l’allineamento e la successiva installazione. Durante tutte le fasi devono essere rispettate le portate dei dispositivi, la stabilità del carico e le condizioni operative previste per la sicurezza nella movimentazione dei carichi.

Un layout ottimizzato può considerarsi efficace solo quando la disposizione progettata è concretamente realizzabile, sicura e coerente con gli spazi disponibili. Attraverso una consulenza dedicata, Nuova Tecnica affianca le aziende nella scelta delle attrezzature più adatte sia per realizzare le modifiche previste sia per gestire le attività quotidiane di sollevamento e movimentazione negli impianti produttivi.
